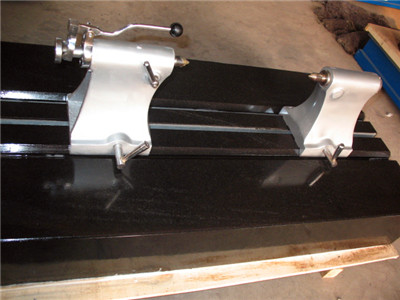

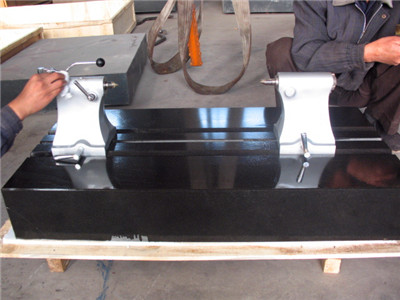

大理石石偏摆检查仪

(1)用途

广泛用于对轴类、盘类产品及零部件的测量，主要检测其径向跳动、椭圆度、端面精度误差。

（2）优点

采用花岗石仪座提高了基准平面的精度，缩小了仪器自身的精度误差。 活动表座可在仪座的任何位置进行测量。 仪器不生锈，使用、保管方便。

(3)使用方法

拧紧偏心轴手把， 先将固定 座在仪座上固定。按被测零件长度将活动 座固定在合适的位置。压下球头手柄，装入零件，用两 顶住零件中心孔。拧紧紧固手把，将 固定。将活动表座放在放在所需位置。配合百分麦（千分麦）即可进行检测工作。

操作主意事项

1）偏摆检查仪是精密的检测仪器，操作者必须熟练掌握仪器的操作技能，精心地维护保养，并指定专人使用。

2）偏摆检查仪必须始终保持设备完好，设备安装应平衡可靠，导轨面要光滑，无磕碰伤痕，二 同轴度允差应在L=400MM范围内a向及b向均小于0.02MM。

3）工件检测前应先用L=400MM检验棒和百分表对偏摆仪进行精度校验，在确保合格后，方可使用。

2、维护保养

1）工件检测时，应小心轻放，导轨面上不允许放置任何工具或工件。

2）工件检测完工后，应立即对仪器进行维护保养，导轨及 套应上油防锈，并保持周围环境整洁。

3）应指定专人于每月底对偏摆仪进行精度实测检查，确保设备完好，并做好实测记录。
